Description

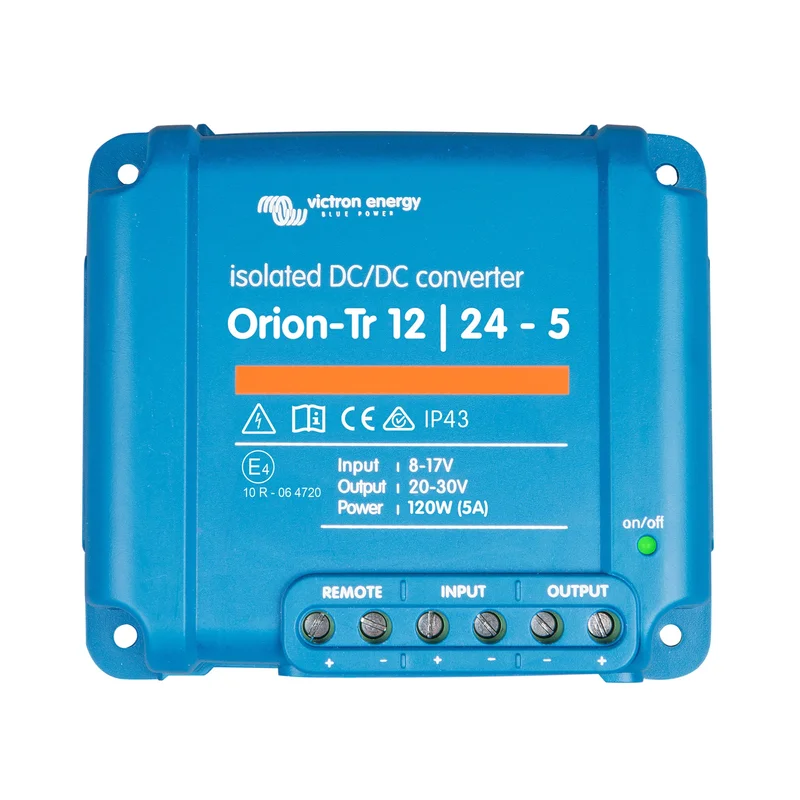

Der isolierte Wandler Orion-Tr 12/24-5A von Victron Energy wurde entwickelt, um eine stabile und sichere 24V-Stromversorgung aus einer 12V-Quelle (Eingangsbereich von 8 bis 17V) zu liefern. Im Gegensatz zu den nicht isolierten Modellen der Baureihe verfügt diese Version über eine vollständige galvanische Trennung von 200 VDC zwischen Eingang, Ausgang und Gehäuse, wodurch das Risiko von Masseschleifen oder elektromagnetischen Störungen für Ihre empfindlichen Navigationsgeräte ausgeschlossen wird. Er liefert einen Gleichstrom von 5A, was einer Leistung von 120W bei 25°C entspricht, mit einem hohen Wirkungsgrad von 88%.
Einstellbare und stabilisierte Ausgangsspannung
Um den Anforderungen Ihrer Geräte genau zu entsprechen, kann die Nennausgangsspannung von 24,2V über ein Potentiometer in einem Bereich von 18 bis 30V eingestellt werden. Der Wandler hält eine strenge Toleranz von +/- 0,2V mit einer extrem geringen Ausgangswelligkeit von 2 mV rms ein. Bei Bedarf an zusätzlicher Leistung ermöglicht die Architektur des Orion-Tr die Parallelschaltung mehrerer Einheiten, was eine perfekte Skalierbarkeit für komplexe Marineinstallationen bietet, die mehr als 120W benötigen.
Systemintegration und erweiterter Schutz
Die Installation wird durch die Integration eines Fern-Ein-/Ausschaltanschlusses erheblich vereinfacht. Dieser ermöglicht die Steuerung des Wandlers über einen einfachen Niedrigstromschalter oder ein Motormanagement-Relais und reduziert den Standby-Verbrauch auf weniger als 200 µA. Das robuste Gehäuse garantiert Schutzart IP43, wenn der Anschlussblock nach unten zeigt. Dieses 12V-Modell verfügt außerdem über eine interne Eingangssicherung für erhöhte Sicherheit. Mit kompakten Abmessungen von 130 x 186 x 80 mm und einem Gewicht von 1,8 kg lässt er sich leicht in beengte technische Räume integrieren und hält Betriebstemperaturen von -20 bis +55 °C stand.
