VERALTET – Magnetventil ML 24 V DTM / ATM-Schneller Versand

Description

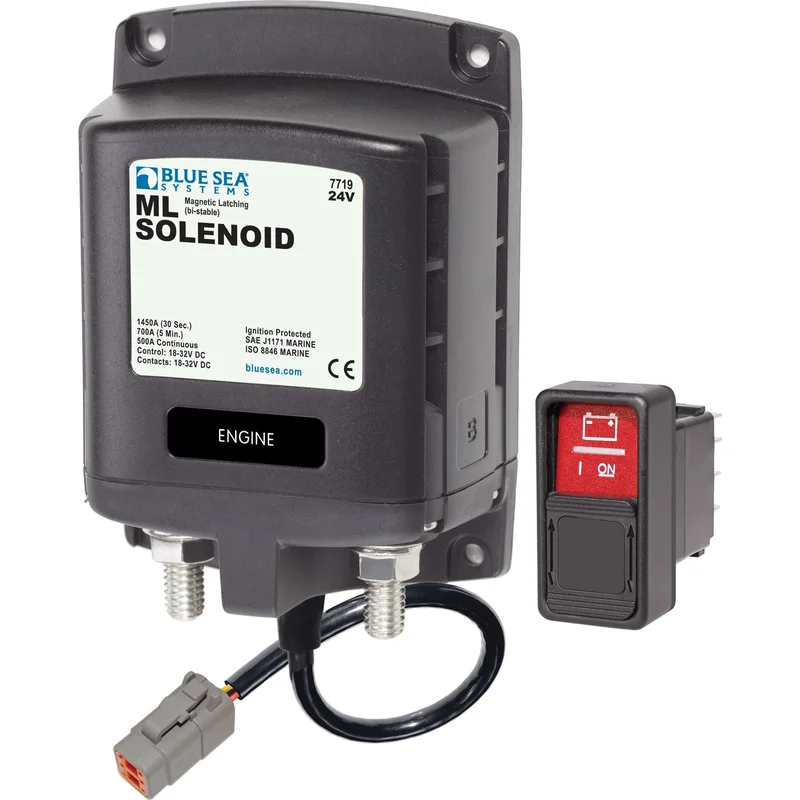

Für anspruchsvolle elektrische Bordnetze in der Marine konzipiert, ist die Magnetspule ML 24V DTM/ATM von BLUE SEA (Artikelnummer 7719100B-BSS) ein bistabiler Leistungsschalter für Hochstromanwendungen. Ihr besonderes Merkmal ist die magnetische Verriegelungstechnologie (ML), die den Zustand (EIN oder AUS) ohne kontinuierlichen Stromfluss hält – im Gegensatz zu herkömmlichen Relais, die eine dauerhafte Spulenspeisung benötigen. Dies reduziert die Batterieentladung, ein entscheidender Vorteil für bordautonome Systeme.

Leistung und technische Daten

Die Magnetspule BLUE SEA ML 24V DTM/ATM schaltet einen Nennspannungskreis von 24V DC (max. 32V DC). Sie bietet eine Dauerstrombelastbarkeit von 500A und eine Schaltleistung von 150A bei 24V DC im heißen Zustand für 10.000 Zyklen. Die mechanische Lebensdauer beträgt 100.000 Zyklen. Robuste Silberlegierungskontakte sorgen für zuverlässiges Schalten unter Last. Der Stromverbrauch ist minimal: unter 13mA im stabilen Zustand (EIN oder AUS) bei 25°C und unter 4A während des Schaltvorgangs (über 20 ms), was sie zu einer energieeffizienten Lösung für die Fernsteuerung von Stromkreisen macht. Die Anschlüsse sind verzinntes Kupferbolzen 3/8″-16 (M10) mit einem maximalen Anzugsmoment von 15,8 N•m (140 in-lb) für maximale Leitfähigkeit und Korrosionsbeständigkeit. Das Modell ist IP66-zertifiziert (Schutz gegen Staub und starke Wasserstrahlen) und entspricht den Normen ISO 8846 und SAE J1171 für den Schutz gegen externe Entzündung.

Integration und Positionierung

Die Steuerleitung wird über einen Deutsch-DTM-Steckverbinder DTM 06-6S angeschlossen, was die Integration in moderne Verdrahtungssysteme erleichtert. Aussparungen ermöglichen die Beschriftung der Stromkreise. Im Gegensatz zu den Fern-Batterieschaltern der ML-RBS-Serien 7713 oder 7717 von BLUE SEA, die über eine manuelle Notsteuerung verfügen, ist das Modell 7719100B-BSS eine reine Magnetspule ohne manuelle Steuerung. Es eignet sich daher ideal für Anwendungen mit ausschließlicher Fernsteuerung über eine zentrale Steuerkonsole oder für spezifische Leistungsmanagementfunktionen ohne direkten Zugriff auf die Spule. Eine LED-Anzeige signalisiert den Schaltzustand für Diagnose und Systemüberwachung.
