Universelle Motor- und Steuerungs-Schnittstelle ECI-100-Schneller Versand

Description

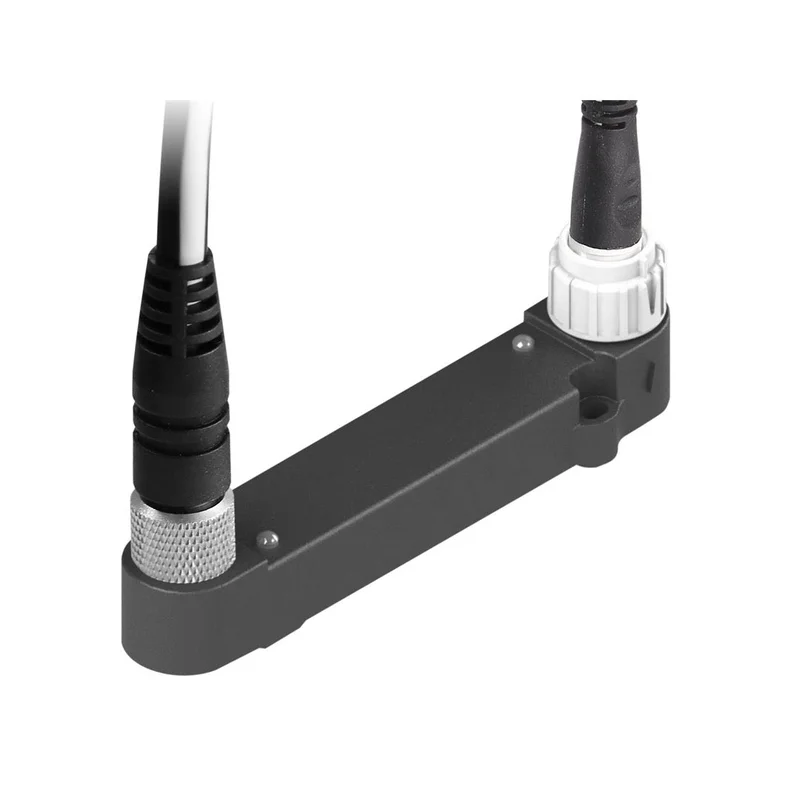

Die universelle Motor- und Steuerungs-Schnittstelle ECI-100 von Raymarine, Artikelnummer E70227, dient der Integration von Motordaten in SeaTalkng-Netzwerke. Sie wandelt die Daten von Motor-Bussen NMEA 2000 und J1939 um, sodass diese auf kompatiblen Raymarine-Multifunktionsdisplays angezeigt werden können.

Integration und Kompatibilität

Dieses Gateway-Modul ermöglicht die zentrale Erfassung von Antriebsdaten, sowohl bei Einmotoren- als auch bei Mehrmotorenanlagen (mehr als zwei Motoren) mit gemeinsamen oder separaten CAN-Bussen. Die ECI-100 unterstützt die Protokolle NMEA 2000 und J1939 und deckt damit eine breite Palette von Motorisierungen ab. Sie ist kompatibel mit Raymarine-Multifunktionsdisplays, die mit der Software LightHouse Version 8 oder neuer ausgestattet sind, sowie mit MFDs älterer Generationen wie den Serien C-Classic (C70, C80, C120), A-Classic (A50, A50D, A57D, A70, A70D) und E-Classic (E80, E120).

Konstruktion und Installation

Mit den Abmessungen 109,2 mm Länge, 67,5 mm Breite und 30,2 mm Höhe lässt sich die ECI-100 unauffällig integrieren. Die Installation erfordert eine korrekte Masseverbindung und einen geeigneten Schutz durch eine Sicherung. Bei Mehrmotorenanlagen steht ein Motoridentifizierungsassistent über die LightHouse-MFDs zur Verfügung, um die Anzeigereihenfolge der Daten zu konfigurieren. Das Gerät entspricht der EMV-Richtlinie 2004/108/EG und gewährleistet damit elektromagnetische Verträglichkeit. Es erfüllt die Schutzart IPX, wobei die Exposition gegenüber Hochdruckreinigern nicht von der Garantie abgedeckt ist.
