Rotativ T2-24V-Schneller Versand

Description

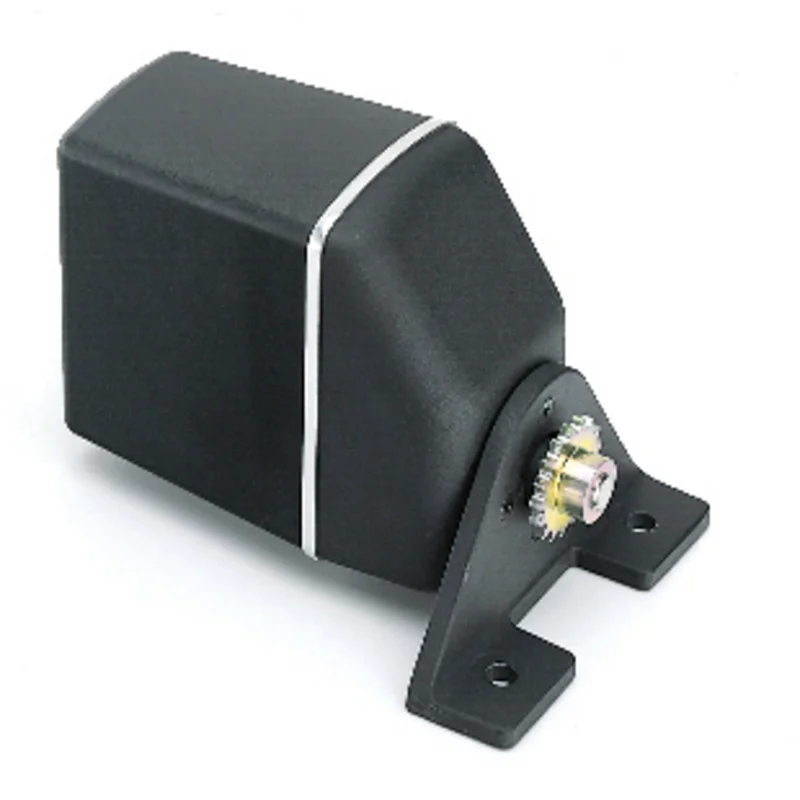

Entwickelt für die Autopilot-Systeme von Raymarine ist der Rotativ-Antrieb Raymarine T2-24V (M81137) eine Lösung vom Typ 2 für Segelyachten mit Ketten- und Ritzel-Steueranlagen. Dieses Modell ist kompatibel mit Kabel- und Stangensteuerungen und sorgt für präzise und responsive Ruderlagenkontrolle. Es zeichnet sich durch eine maximale Bootsverdrängung von 20.000 kg (44.000 lb) aus und eignet sich damit für große Einheiten. Im Vergleich zum Typ 1 (M81135, 12V), der 10.000 kg mit 20 Nm Drehmoment bewältigt, und zum Typ 2 12V (M81136), der ähnliche Verdrängungswerte bei 12V bietet, hebt sich der M81137 durch seine 24V-Spannung und ein Ausgangsdrehmoment von 34 Nm ab.

Leistung und technische Auslegung

Der Rotativ-Antrieb Raymarine T2-24V integriert einen robusten Elektromotor, ein präzises Planetengetriebe und einen hochbelastbaren Antriebsriemen. Die elektromagnetische Kupplung überträgt hohe Drehmomente ohne Schlupf und gewährleistet so eine stabile Steuerung. Mit einer maximalen Wellendrehzahl von 33 U/min und einer empfohlenen Ruderzeit von 10 Sekunden (im Leerlauf) bietet er eine für die Navigation geeignete Reaktionsfähigkeit. Der durchschnittliche Stromverbrauch liegt zwischen 72 und 120 W bei 24V. Die Abmessungen der Einheit betragen 274 mm Länge, 195 mm Höhe, mit einer Einbaulänge von 256 mm und einem Montagefuß von 60 × 60 mm.

Installation und Konformität

Die Einheit ist für den Einsatz in Motorräumen geschützt und entspricht den CE-Richtlinien (89/336/EG EMV und 94/25/EG RCD) sowie den Normen EN60945:1997 und EN28846:1993. Die Installation kann auf einer vertikalen oder horizontalen Fläche erfolgen, wobei der Montagefuß um 90 Grad drehbar ist, um sich an den verfügbaren Platz anzupassen. Die Steuerungsrichtung kann durch Umkehrung der Polarität der Motoranschlüsse an den Kursrechner korrigiert werden. Das Produkt wird inklusive Rotativ-Antrieb, Montagefuß und drei Abstandsplatten geliefert. Für eine vollständige Installation werden Edelstahl-Befestigungsschrauben M12, Ritzel, eine Kette und passende elektrische Steckverbinder benötigt.
