Inertiale Messeinheit SBG Ellipse A Marine AHRS-Schneller Versand

Description

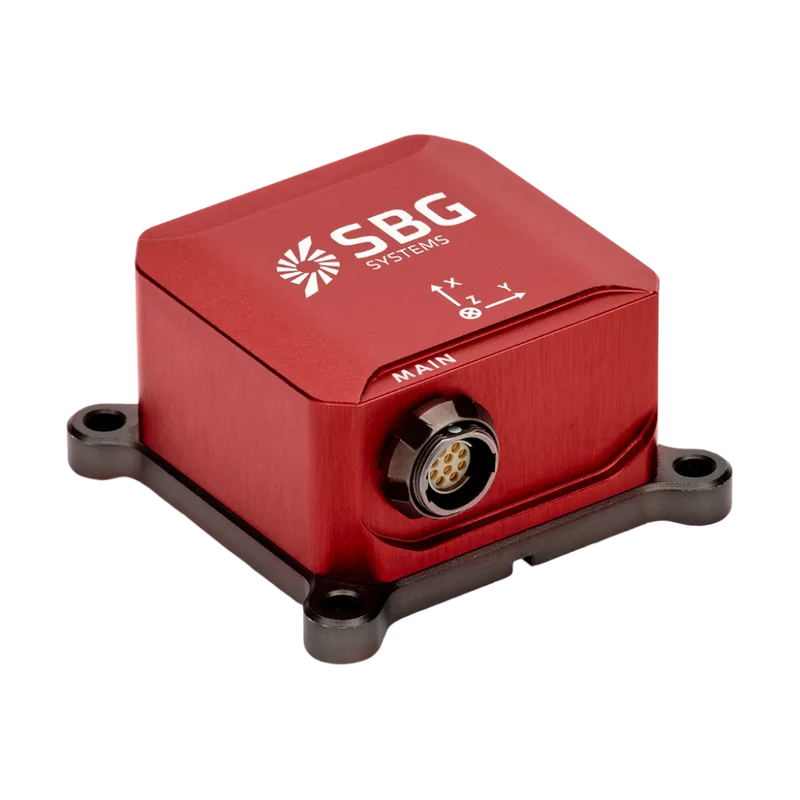

Die inertiale Messeinheit SBG Ellipse A Marine AHRS ist ein kompaktes und robustes Referenzsystem für Lage und Kurs (AHRS), das für die präzise Bestimmung von Ausrichtung und Stampfbewegung in dynamischen Meeresumgebungen entwickelt wurde. Sie integriert eine inertialen Messeinheit (IMU) auf Basis industrieller MEMS-Technologie und kalibrierte Magnetometer und liefert zuverlässige Daten für anspruchsvolle Anwendungen wie Unterwasser-Navigation, Gerätestabilisierung und Bewegungsverfolgung an der Oberfläche.

Technische Leistung und Genauigkeit

Die Ellipse A bietet eine herausragende Lagegenauigkeit mit einem Fehler von 0,1° in Roll- und Stampfrichtung im statischen Modus sowie 0,4° im dynamischen Seegang. Der magnetische Kurs wird mit einer Genauigkeit von 0,8° im statischen Zustand nach Kalibrierung unter homogenem Magnetfeld bereitgestellt. Ein Algorithmus der neuesten Generation für Stampfbewegung passt die Wellenperiode automatisch an (bis zu 15–20 Sekunden) und garantiert eine Genauigkeit von 5 cm oder 5 % (je nachdem, welcher Wert höher ist), was für bathymetrische Vermessungen und dynamische Positionierungssysteme entscheidend ist.

Die eingebauten Sensoren umfassen Beschleunigungsmesser (Marinebereich ±8 g), Gyroskope (Marinebereich ±450 °/s) und Magnetometer (Bereich 50 Gauss). Diese Sensoren sind mit fortschrittlichen Filtern zur effektiven Vibrationsunterdrückung (8 g RMS Widerstand von 20 Hz bis 2 kHz nach MIL-STD 810G) und einer hochentwickelten Magnetkalibrierung zur erhöhten Robustheit gegenüber transienten Magnetstörungen kombiniert. Die IMU-Datenausgabe kann bis zu 1 kHz erreichen, was eine optimale Reaktionsfähigkeit für Stabilisierungs- und Zielanwendungen gewährleistet.
